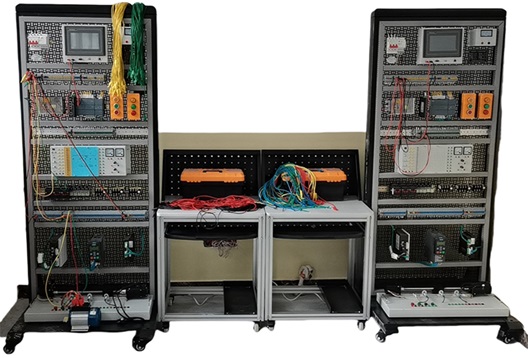

FC-DP-66型PLC電氣綜合實訓臺

一、概述

PLC電氣自動化控制實訓平臺、工業自動化控制實訓裝置是一個于專門用于學員進行電氣控制與實踐連接的控制平臺，采用歐標鋁型材框架、立式設計網孔板形式安裝，可以安裝按鈕開關、指示燈、PLC控制系統、直流電源、電機等電氣元件。用于學生進行電氣安裝與調試工作。實訓裝置元器件與DIN導安裝為主，特殊情況無法安裝元件采用支架方式進行固定，在進行實訓操作時學生可以自行進行安裝與電氣線路連接。

二、設備

工作臺實訓內容豐富，涉及知識點廣泛，其中包含了：西門子S7-1500系列PLC的實訓；觸摸屏的實訓；觸摸屏與PLC通訊的實訓；該工作臺可選用不同的PLC學習箱進行不同的實驗項目，如舞臺燈光實訓；十字路口交通燈控制實訓；四節傳送帶控制的實訓；郵件分揀實訓；四層電梯實訓；步進電機實訓；水塔水位實訓；自動配料實訓；運料小車實訓；伺服電機的控制實訓；變頻器的控制實訓；小車運動控制實訓；編碼器控制實訓；PLC與變頻器PROFINET總線通信等；以及繼電器-交流接觸器系統的電動機正反轉，星-三角，兩臺電機的順序控制等實訓。氣動系統控制實訓等項目，實訓內容從易到難，便于學生更輕松高效的學習PLC知識。

該實訓中心是為培養現代化制造業、現代化服務業培訓專業人才和復合型人才的基地,實訓中心除了對校內的老師和學生培訓外，還可面向社會和企業人才的專業培訓。培訓的項目PLC控制技術、PLC通訊技術、觸摸屏技術。面向的人才有電子技術類人才、可變程控制器程序設計類人才、觸摸屏應用類人才、自動化系統集成類人才、機器（包括自動化生產線和數控）設備的開發、維修類人才等。服務的行業有鋼鐵、石油、化工、電力、建材、機械制造、汽車、輕紡、交通運輸?shù)取?/span>

三、技術參數

1、輸入電源：三相五線AC 380V±10%  50HZ

2、輸入功率：≤1kw

3、工作環境：

1）溫度： -10℃～+40℃

2）相對濕度：≤90%（+20℃）

3）海拔高度：≤4000m

4）空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃

4、設備重量:100kg

5、外形尺寸：長×寬×高=800mm×800mm×1940mm

四、實訓內容

1.西門子S7-1500 PLC的實訓

2.觸摸屏的實訓

3.觸摸屏與PLC通訊的實訓

4.伺服電機的控制實訓

5.變頻器的控制實訓

6.小車運動控制實訓

7.直流電機控制實訓

8.PLC與變頻器PROFINET總線通信

10.繼電器-交流接觸器系統的電動機正反轉，星-三角，兩臺電機的順序控制

五、功能特點

1.工作臺

工作臺采用方形鋼材焊接而成，共分為兩個工作面，每個工作面由網孔板拼接而成，網孔板兩端直接用螺栓與工作臺固定。

工作臺組成：

本設備采用單工作面，可滿足西門子S7-1500 PLC基礎實訓。在實訓時，可進行兩種接線方式，一種為學習型接線，其采用即插即用型端子插接方式接線，使用靈活，可增強學生對PLC接線的認識。另一種為直接接線方式，該方式更加接近工廠實際，能更好的提高學生接線的動手能力。

2.實訓區

實訓單元組成：網孔板實訓區主要由電源單元、PLC單元、PLC學習箱單元、基礎實訓單元、小車運動單元、變頻器單元等組成。

（1）電源單元

組成：三相四線漏電保護開關、380V指示儀表、開關電源、即插即用端子、雙層端子、保險絲端子，導軌；

功能：提供交流380V、220V、直流24V的電壓供電，滿足整機的需求。

（2）PLC單元

組成：昆侖通態TPC7062Ti觸摸屏，西門子S7-1500 PLC，

功能：本單元為整機邏輯控制單元，可完成觸摸屏編程組態的實訓、PLC編程的實訓、觸摸屏與PLC之間的通訊實訓、PLC之間的通訊等內容。

（3）基礎實訓區單元

組成：繼電器、交流接觸器、熱繼電器、按鈕指示燈、導軌、線槽、雙層端子；

功能：該單元可以完成三相電機正反轉控制實訓，將實訓模塊所實訓的個別功能進行實體化，與實訓模塊形成對比，更有利于學生的學習。

（4）擴展實訓區

組成：伺服系統、直流系統、變頻系統、小車運動模塊、三相異步電動機模塊；

功能：該單元對實訓內容進行了更深層次的提升，以實物模型為實訓對象，學生通過在這個區域的實訓，使其了解及掌握工業上運用非常廣泛的運動控制技術與變頻控制技術。

（5）智能電源管理系統

1）該控制系統由無線遠程實驗臺電源管理終端和實驗室電源遠程控制軟件組成；

2）無線遠程實驗臺電源管理終端啟動時需教師輸入正確密碼才能啟動電源，避免學員誤操作；

3）無線遠程實驗臺電源管理終端由 2.8 寸顯示屏和數據采集模塊組成，實時顯示實驗臺三相電流值、三相電壓值、三相有功功率值、三相無功功率、功率因數、頻率等電參數；

4）輸入正確密碼登錄以后可以設置定時開關機、過壓報警開與關、過壓報警值、欠壓報警開與關、欠壓報警值、過流報警開與關、過流報警值、余額不足報警開與關

5）登錄以后可以進行報警記錄查看，電量充值和剩余電量清零等操作；并且可以更改登錄密碼，系統對時、模式設置、熱點配網；

6）通過APP軟件可以查詢電源管理終端電源開關狀態，可以單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時預約實驗臺電源開啟關閉功能。

7）APP軟件實時顯示設備溫度、用電量柱狀圖、三相總有功功率、總無功功率、A相有功功率、A相無功功率、A相功率因數、B相有功功率、B相無功功率、B相功率因數、C相有功功率、C相無功功率、C相功率因數、電網頻率

8）APP軟件可以設置過壓報警開與關、過壓報警值、欠壓報警開與關、欠壓報警值、過流報警開與關、過流報警值、余額不足報警開與關

9）APP軟件可以給電表設備進行電量充值。

10）通過APP可以把設備分享給其他成員

11）APP軟件的操作會實時的同步到電源管理終端
