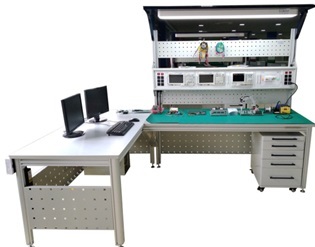

FCY-86A電子EDA輔助設計實訓裝置
1.結構尺寸：采用L字形設計 L2300mm×W1500mm×H1800mm（±10mm），主要由工作臺、實訓屏、電路實訓模塊等組成。
1.操作臺：尺寸：L1600mm*W700*H1800mm（±10mm）,主體采用6030鋁合金型材材料做骨架，骨架鋁型材表面陽極氧化處理，材料經過機械加工拼裝成型。桌子前、左、右三面采用網格鏤空金屬烤漆板遮擋三分之二面積，桌子的底部采用可調腳杯，方便調整設備的水平位置。
2.臺架采用金屬板裝飾，表面噴彩色環氧塑粉，正面設計有兩個滑軌抽屜，可放置實訓工具、導線等，桌面采用≥25mm厚高密度纖維板，外貼防火板，PVC截面封邊，桌面具有耐磨、耐熱、耐污、耐火、耐菌、防霉、抗靜電及易清潔等特點。
3.電腦臺：尺寸：L1500mm*W700*H800mm（±10mm）,主體采用6030鋁合金型材材料做骨架，骨架鋁型材表面陽極氧化處理，材料經過機械加工拼裝成型。臺架采用金屬板裝飾，表面噴彩色環氧塑粉，嵌入式處理終端儲放箱安裝于工作臺底部；桌面采用≥25mm厚高密度纖維板，外貼防火板，PVC截面封邊，桌面具有耐磨、耐熱、耐污、耐火、耐菌、防霉、抗靜電及易清潔等特點。桌下含漏電路器、3孔插座3只（供計算機主機、雙顯示器用）。 桌子前、左、右三面采用網格鏤空金屬烤漆板遮擋三分之二面積，桌子的底部采用可調腳杯，方便調整設備的水平位置。操作臺和電腦臺可固定在一起。
4.LED燈棚：鋼板冷軋鈑金工藝精制而成，表面靜電噴塑，配置LED吸頂燈（長1200*寬200mm）。
5.工具網孔掛板：鋼板冷軋鈑金工藝精制而成，表面靜電噴塑，可掛置常用線材、工具、耗材等。
6.電源屏：由兩路相互獨立、對稱的實驗電源組成，可同時滿足2人在同一實驗臺上完成不同的實驗內容。設有總電源開關、電源指示燈、電源插座，為實訓任務提供電源，具有漏電保護、過流保護短路保護、接地保護等。電源盒結構：由箱體和面板組成，采用Q235冷軋鋼板折彎后焊接而成，表面靜電噴塑處理，文字符采用現代UV打印技術處理，使面板標識清晰且經久耐用。由兩路相互獨立、對稱的實驗電源組成，可同時滿足2人在同一實驗臺上完成不同的實驗內容。設有總電源開關和電源指示燈。主要功能器件：含漏電路器、電源指示燈、LED燈棚開關、四位3孔插座4只。中間區域設計有模塊搭建區，可放置PCB模塊。直流電源：USB 5V（2A）、 接線座+插孔 5V（2A）。
7. 編程實訓模塊：
（1）STM32主機模塊，CPU：STM32L052，方便更換CPU,配ST-LINK V2下載器和J-LINK；
（2）C51主機模塊，CPU：89C51，方便更換CPU,配仿真器含40P排線；
（3）LED 模塊，RGB三色燈1個，白色燈1個，紅色、黃色、藍色、綠色5mmLED各4個；
（4）按鍵模塊，8位獨立式鍵盤,8位開關量輸入；
（5）數碼管顯示實驗，8位數碼管，使用74HC595驅動；
（6）4*4鍵盤模塊，16個輕觸開關組成4*4鍵盤；
（7）16*16點陣顯示模塊，4個8*8點陣構成16*16點陣，74HC595級聯驅動；
（8）1602液晶顯示模塊，由1602液晶屏組成，可采用4位數據傳輸和8位數據傳輸方式，用于顯示16*2個字符；
（9）12864點陣圖文液晶顯示模塊，由12864液晶屏組成，帶字庫與不帶字庫電路通用，只需換液晶屏，用于顯示漢字與圖形；
（10）實驗導線50根,8P排線10根。
