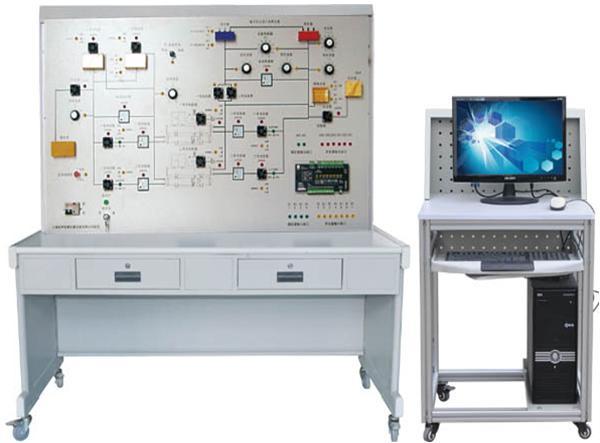

FCLY-14A型樓宇冷凍監控系統實訓裝置

（1）裝置組成：
　　樓宇冷凍監控系統實驗實訓裝置的控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由DDC控制器、指示燈、組態軟件、配置軟件、控制軟件、專用管理電腦等組成。
（2）系統實訓功能：
　　能進行各種冷凍冷卻水機組及監控系統控制操作的演示、DDC控制器的操作與編程、安裝與連接、水泵及各種傳感器的安裝與連接，系統軟件組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中其它設備聯網進行各種綜合實訓。
（3）系統技術指示：
　　a、工作電壓：單相三線220V±5% 50Hz
　　b、整機容量：＜300W
　　c、外形尺寸： 1500×700×1800mm
　　d、安全保護：具有漏電自動保護裝置
　　e、故障設置：具有故障設置系統
（4）可以做的實訓項目：
　　實訓項目一：壓縮式制冷監控系統的實訓
　　實訓項目二：冷卻水系統的監控的實訓
　　實訓項目三：一級冷凍水系統的監控的實訓
　　實訓項目四：二級冷凍水系統的監控的實訓
　　實訓項目五：水壓、水流和水溫等參數的測量
　　實訓項目六：冷凍水泵的啟停、故障檢測操作
　　實訓項目七：冷卻泵的啟停、故障檢測操作
　　實訓項目八：冷卻泵的啟停、故障檢測操作
　　實訓項目九：DDC現場控制器編程檢測操作
　　實訓項目十：線路故障的判斷與處理
　　實訓項目十一：設備故障的判斷與處理
