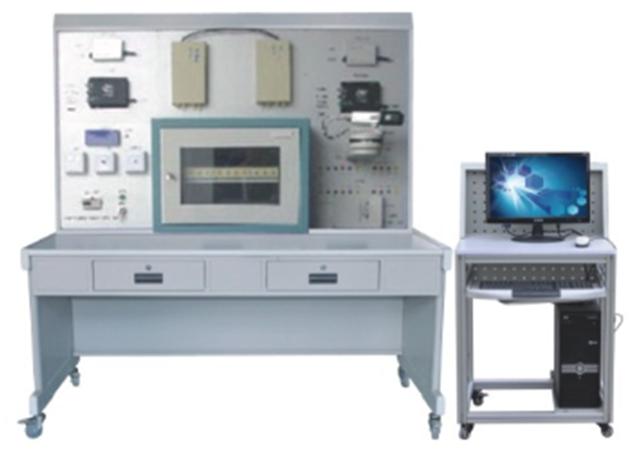

FCLY-03A型建筑群設備間光纖傳輸系統實訓裝置

本實訓裝置主要由光端機、收發器、熔接合、視頻源、控制源、等來完成任務的，單獨聯接模擬整個光纖的傳輸過程，本設備可與其它視頻源進行傳送，資料傳送、擴展功能非常用強大。可與本公司綜合布聯機綜實訓。測試布線能力，培育調試設計布線等綜合性人才。
光纜傳輸系采用了標準單元光纜連接器,連接器端接于光纜交接單元，陶瓷頭的連接保證每個連接點的衰減不大于0.4dB。塑料頭的連接器每個連接點的衰減不大于0.5dB。
綜合布線系統采用光纖直徑 62.5μm光纖包層直徑 125μm 的緩變?cè)鰪?qiáng)型多模光纜，標稱波長為850nm；采用標稱波長為1310nm單模光纜。光纜數字傳輸系統的數字系列比特率符合國家標準GB4110－83《脈沖編碼調制通信系統系列》的規定。數字接口特性,符合國家標準GB7611－87《脈沖編碼調制通信系統網絡數字接口參數》的規定。
（1）光纖收發器：信號的傳送與收發，單模傳輸距離可達120公里
（2）光端機：電信號的處理以光信號傳送，視頻數字光端機，兼容PAL、SECAM或NTSC等多種制式，可在一芯多模或單模光纖上傳輸1路單向視頻＋4路雙向數據＋4路雙向音頻。
（3）光纖插座：聯接線線路的標準端口
實訓項目：
實訓項目一：光纖模塊的認識與系統設備的認識
實訓項目二：ST光模接口與SC光模接口的不同區別
實訓項目三：光端機的工作原理與認識
實訓項目四：信號源與視頻源的傳輸過程
實訓項目五：遠程控制云臺的操作
實訓項目六：光跳線與光傳輸?shù)膶?dǎo)通與測試
實訓項目七：擴展其它視頻源的操作與設置
實訓項目八：設計一個簡易的光纖傳輸線路
實訓項目九：與布線系統的聯接與安裝設計
