一、產品簡介

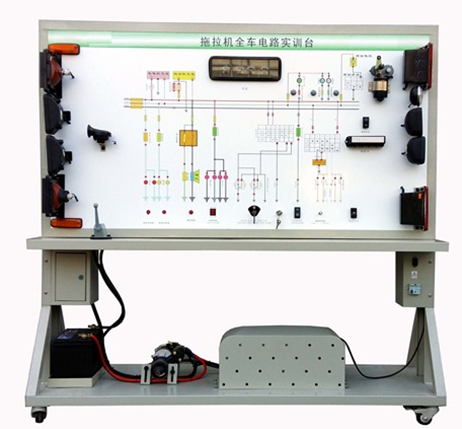

該設備采用清拖750P整車電器實物為基礎，充分展示儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等電器各系統的組成結構和工作過程。
適用于學校對整車電器理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的整車電器系統，充分展示整車電器系統的組成結構。
接通電源，操縱示教板上的各種電器開關、按鈕、真實演示儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等電器各系統的工作過程。
2.設備面板采用耐創擊、耐污染、防火、防潮的鋁塑板，表面經噴涂底漆處理；面板打印有彩色電路圖；學員可直觀對照電路圖和實物，認識和分析整車電器各系統的工作原理。
3.面板上安裝有檢測端子，可直接在面板上檢測整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
三、技術規格
1.外形尺寸（約）：1740×650×1700mm(長×寬×高)
2.動力電源：三相四線(或三相五線)380V±10% 50Hz
3.工作電壓：直流12V
4.工作溫度：-40℃～+50℃
三相異步電動機
1.型 號：YT 100L1-4
2.電壓：AC 220V/380V
3.功率：2.2KW
4.轉速：1420r/min
四、基本配置（每臺）
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 面板 | 裝有各種檢測端子以及彩色電路圖 | 套 | 1 |
| 2 | 點火開關 | 個 | 1 | |
| 3 | 組合儀表 | 原車 | 套 | 1 |
| 4 | 組合開關 | 原車 | 套 | 1 |
| 5 | 左右前大燈總成 | 原車 | 套 | 1 |
| 6 | 左右前霧燈 | 原車 | 套 | 1 |
| 7 | 左右轉向燈 | 原車 | 套 | 1 |
| 8 | 左右轉向邊燈 | 原車 | 套 | 1 |
| 9 | 左右組合尾燈 | 原車 | 套 | 1 |
| 10 | 牌照燈 | 原車 | 套 | 1 |
| 11 | 燈光開關 | 原車 | 套 | 1 |
| 12 | 剎車燈開關 | 原車 | 套 | 1 |
| 13 | 倒車燈開關 | 原車 | 套 | 1 |
| 14 | 危險燈開關 | 原車 | 套 | 1 |
| 15 | 線束 | 套 | 1 | |
| 16 | 雨刮總成 | 原車 | 套 | 1 |
| 17 | 雨刮控制繼電器 | 原車 | 個 | 1 |
| 18 | 噴水電機 | 原車 | 套 | 1 |
| 19 | 噴水壺 | 原車 | 套 | 1 |
| 20 | 喇叭 | 原車 | 個 | 2 |
| 21 | 喇叭繼電器 | 原車 | 個 | 1 |
| 22 | 霧燈繼電器 | 原車 | 個 | 1 |
| 23 | 起動機總成 | 原車 | 臺 | 1 |
| 24 | 發電機總成 | 原車 | 臺 | 1 |
| 25 | 三相異步電動機 | YT 100L1-4 | 臺 | 1 |
| 26 | 蓄電池 | 臺 | 1 | |
| 27 | 保險絲盒 | 個 | 1 | |
| 28 | 電源總開關 | 50A | 個 | 1 |
| 29 | 移動臺架(帶自鎖腳輪裝置) | 1740×650×1700mm(長×寬×高) | 臺 | 1 |
| 30 | 故障模擬與排除裝置 | 套 | 1 | |
| 31 | 教師手冊 | 套 | 1 | |
| 32 | 合格證與保修卡 | 套 | 1 |
