（一）產品簡介

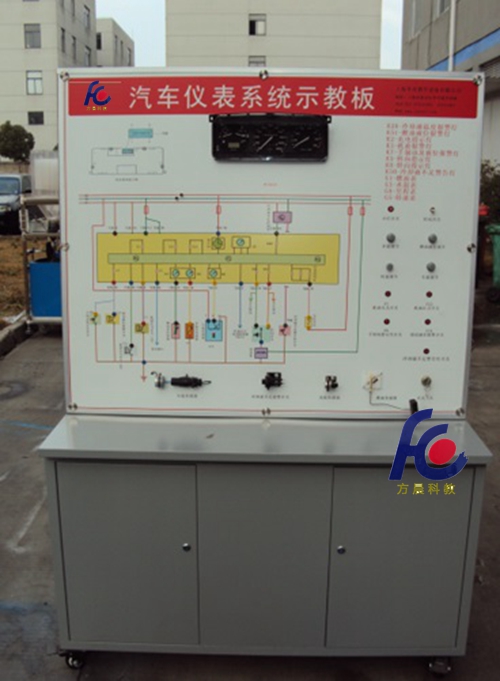

本設備為汽車儀表系統的實驗設備，操縱開關，可真實的演示儀表系統中的各個單元的工作情況，，能充分的了解儀表的結構組成，工作過程及工作原理，是汽車培訓機構理想的教學設備之一
（二）結構組成
儀表總成、各個傳感器、轉速信號模擬機構，加熱設備，及多種控制開關等、示教臺架，大面積高清面板圖，電機驅動裝置、故障設置系統、控制面板、可移動臺架、使用說明書式實訓指導書等。
（三）功能特點
1、動態運行功能：在原廠儀表總成的基礎上，配備各相關輔助系統，能有效正常演示儀表動、靜態及各種工況。包含水溫控制，液位控制、轉速控制、車速控制等。
2、。高精度數顯表實時顯示各個傳感器的信號變化，可動態觀察各個傳感器的工作情況。LED燈實時顯示執行器的工作狀態。
3.檢測功能：
檢測控制臺面板上,外接接線端子,使學生在不拔下元件插頭,不破壞原車線束的情況下,任意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化.還可以通過端子   測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.
4．智能考核系統功能
采用雙模式故障設置系統：數字鍵盤故障設置系統和無線網絡智能化故障設置系統。數字鍵盤故障設置系統采用0-9數字鍵盤，輸入故障代碼數字后既可完成故障設置，顯示故障代碼，可以任意設置故障；
智能考核系統是通過計算機控制、采集所有教學設備的所有故障的教學系統，并且可以管理學生信息，分數自動計算，考核設備可以任意分配給每個學生，自動傳輸學號，允許學生分批考核并具有單機模式與多機模式考核，可以任意組合或設置設備故障，操作單元采用中文人機對話，允許聯網考核或脫機考核。學生與老師操作簡單方便。
5．識圖讀圖功能
面板繪有高清晰度系統彩色電路原理圖，（與本系統原廠電路圖相對應）提供識圖讀圖功實訓。
6．在線課程教育學習系統
（1）在線教育系統，提供遠程整車電氣培訓，汽車發動機培訓，動力電池培訓，發動機拆裝，變速器拆裝，汽車底盤實訓，汽車空調實訓等技術培訓
（2）教師可以遠程通過臺式電腦、平板電腦、手機及其他移動設備，新建不同班級、不同課程并上傳課程資料，可進行網上試卷批閱，作業批閱，回答學生問題。
（3）教師可以自由組合不同教學手段，實現各種不同的教學方法，比如談話式、研討式、活動式、競賽式等等，12種教學手段,游戲化闖關式學習體驗；
（4）學生可以通過臺式電腦、平板電腦、手機及其他移動設備登錄在線教學系統，進行不同老師和不同課程學習，可以通過在線學習系統向老師提問，做筆記，評價及參與話題討論
四、制造工藝：
臺架為優質鋼材焊接而成，并高溫噴塑處理，美觀大方，控制面板采用優質鋁塑板為面板，后襯塑料板，6個不銹鋼廣告釘固定，美觀大方，采用當前先進的意大利平板激光UV技術，顏色鮮艷，線路清晰，防潮，防高溫，耐油污，易清潔，表面不需要做任何保護措施，經久耐用，實訓臺配置帶鎖止裝置的萬向移動腳輪，移動方便，鎖止安全可靠
8.：安全措施：
220V或380V電源，配有漏電保護器，使操作安全性大大提高，蓄電池與電器用電設備之間安裝總電源開關；高速、高溫部位，采用安全防護網或護欄，提高操作安全性。臺架經高溫噴塑，美觀大方，堅固耐用。
五、技術指標
1．外形尺寸：1200mm×550mm×1800mm（長×寬×高）；
2．電源：220V交流電壓；
3．工作電壓：12V直流電壓；
4．工作溫度：-50℃～50℃；

?
