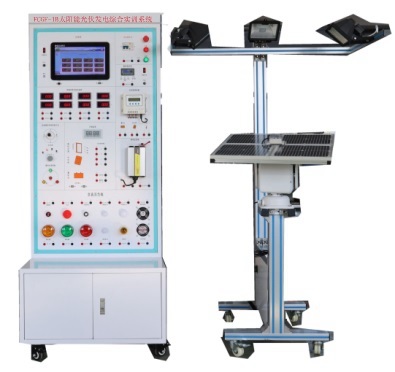

FCGF-1B太陽能光伏發電綜合實訓系統

一、產品概述
本產品是太陽能發電的新型教學實驗系統。可完成太陽能發電及基站的供電及離網逆變電源系統集成的相關實驗及教學演示。可以幫助學生，進一步理解太陽能光伏發電系統的理念、系統集成原理、單元組成、部件認知等方面的學習和工程實際應用技能。
一、主要技術規格參數
1、系統規格
◆ 系統工作電壓：12/24V DC  220VAC
◆ 系統最大電流：10A
◆ 系統最大功率：2KW
2、單晶硅太陽能電池規格 *4
◆ 組件尺寸(L*W*H)：295*295*18mm
◆ 最佳功率：10W
◆ 最佳工作電壓：17.5±0.15V
◆ 最佳工作電流：0.55±0.10A
◆ 短路電流：2.48A±0.10A
◆ 開路電壓：21.5±0.5V
◆ 模擬小太陽模塊：220VAC  300W金鹵燈*3
2、太陽能控制器規格
◆ 工作電壓：12V/24VDC
◆ 太陽能：20A
◆ 充電方式：PWM脈寬調制
◆ 負載額定電流 10A
◆ 過放保護電壓 10.2V/20.4V
◆ 過放恢復電壓 11.5V/23.0V
◆ 輸出過壓保護電壓 17.5V/35.5V
◆ 控制器設有蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關功能；
◆ 負載為100W以下的12V直流負載，控制單元一通道可設置成常開輸出，也可設置成多類定時輸出（光控開、光控關，定時開、定時關）。
3、離網逆變器
◆ 直流輸入電壓：10～15VDC
◆ 額定蔬出功率：300W
◆ 輸出電壓：220VAC
◆ 輸出波形：純正弦波
◆ 輸出頻率：50Hz
◆ 工作環境：溫度0℃～40℃
◆ 保持干燥通風
◆ 保護功能：極性反接、短路、過熱、過載保護
4、電表規格
◆ 直流電流表：× 2個，20A， 顯示模式︰0.5”LED
◆ 直流電壓表：× 2個，200V， 顯示模式︰0.5”LED
◆ 交流電壓表：× 2個，500V，顯示模式︰0.5”LED
◆ 交流電流表：× 2個，5A，  顯示模式︰0.5”LED
◆ 時間、溫/濕度表：× 1個，-20～99.9℃  顯示時間，室內溫、濕度
5、負載：
◆ 風扇：×1個，額定電壓：12V，工作電流：0.25A，功率：3W
◆ 交通燈：1組(R,G,B)，額定電壓：12V，工作電流：0.25A，功率：3W
◆ 蜂鳴器：×1個
◆ 馬達：×1個，額定電壓：12V，工作電流：0.35A，功率：5W  轉速：30rmp/min
◆ 交流線性電阻負載：0～50Ω連續可調
◆ 直流模擬負載：DC12VLED燈
◆ 交流模擬負載：AC220VLED燈，白熾燈，AC220V交流風扇
6、電池：閥控式密封鉛酸蓄電池
◆ 額定電壓：12V
◆ 額定容量：7.5Ah
◆ 25℃恒沖電壓13.5V-13.8V
◆ 25℃均沖電壓14.4V-15.0V
7、太陽能跟蹤系統:
由太陽板(18V/10W*4)、太陽能燈(500W*3)、云臺(24VAC;旋轉角度:水平0°~350°，垂直士45°; 旋轉速度:水平垂直4.80°±1°/S;旋轉限制:水平/垂直可調，頂載<17kg)、光源傳感器及控制板、手動控制搖桿、遙控控制板及臺架組成;
太陽能跟蹤系統可手動、自動、遙控控制，手動控制按相應的方向操作即可;自動控制時，需要先將太陽能板置水平位置，否則會造成自動跟蹤失敗，或者角度偏差過大。自動控制受環境光源、傳感器的位置等影響比較大，精細調節時，需先自動，然后手動微調。遙控控制時，遙控器上四個按鈕分別控制云臺的四個方向的啟停。
8、系統外形尺寸；長3000×寬3000×高2100（㎜）主操作臺附滾輪方便推動至戶外教學。
    注：（該長、寬、高 尺寸為系統安裝后所占教室面積）
9、監控軟件
◆ PC監控模塊：監控主機、監控軟件。
◆ 顯示內容：蓄電池電壓、風機電壓、光伏電壓、風機電流、光伏電流、能量模擬圖，當前風速（米/秒），當前風向（度），當前風力資源平估。

系統工作主界面

通用儀表監控
二、教學及研究實訓項目
實驗一  光伏發電相關操作練習實驗
實驗二  光伏發電開路電壓/短路電流測量
實驗三  光伏發電的伏安特性實驗
實驗四  光伏電池輸出功率與入射角關系實驗
實驗五  光伏電池輸出功率與光譜的關系
實驗六  太陽能電池板最大輸出功率計算實驗
實驗七  太陽能電池板填充因子計算實驗
實驗八  太陽能電池板轉換效率測量實驗
實驗九  太陽能電池板的暗伏安特性測試實驗
實驗十 光伏電池板串聯的開路電壓/短路電流
實驗十一  光伏電池板并聯的開路電壓/短路電流
實驗十二  太陽能控制器
實驗十三  太陽能照明系統
實驗十四  離網逆變器
