FCPH-1熔化焊接與熱切割作業安全技術實際操作考培系統

一、系統功能：

1、設備須滿足國家考試大綱中《熔化焊接與熱切割作業安全技術實際操作考試標準》考試要求；

2、設備能自動記錄考試時間、具有考試時間倒計時提示功能，具有到時強制提交試卷功能。

3、系統可配置多種登陸方式選擇，默認：準考證號輸入比對登陸，支持用戶定制登錄方式；

4、產品須采用模擬仿真設計，至少4把1:1仿真焊槍，對應實現標準中四項（電弧焊、氬弧焊、二保焊、氣割）考核內容；

5、安全操作技術中焊條電弧焊、二保焊、氬弧焊、氣割安全操作技術以仿真操作的方式實現，須有氣瓶供氣系統，模擬氣瓶操作。

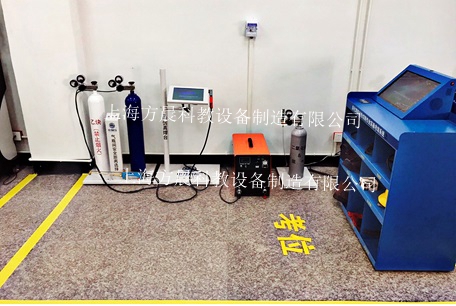

6、設備安裝后實現與真實標準焊接工位相似的訓練、考試工位，組成需包含：仿真焊機、仿真焊接平臺、仿真供氣系統、仿真電源系統、仿真排氣系統等；各組成部分相互獨立，布置形式符合焊接作業環境安全要求。各組成部分外觀和操作方法、操作效果須與實物一致或近似。

為避免仿真焊接實操環境背離實際安全要求，登陸與答題終端必須獨立設置。

7、設備仿真焊機、焊接平臺（焊件）、供氣系統等獨立分開，仿真氣瓶操作時，泄壓閥上氣體壓力或流量能夠?qū)崟r(shí)動態變化；8、設備操作過程中無需耗材，無廢料、廢氣產生，無高溫、煙塵等危害；

9、設備具有語音提示系統，操作說明及試題能夠語音同步朗讀；

10、設備能自動記錄關鍵操作過程，如：焊機操作、氣瓶操作，接地線連接等實操動作，能根據記錄數據進行錯誤分析，能按照操作記錄進行智能評分；

11、設備操作部位電壓36V及以下安全電壓，摒除參訓/參考人員觸電風險；

12、考試設備同時具有培訓/自助練習功能；

13、考試題目及評分設計：考試題目覆蓋《熔化焊接與熱切割安全技術實際操作考試標準》，實現符合國家《標準》中的科目一、二、三考試。

14、設備能夠自動化評分并生成考試信息檔案發送到考試管理中心；

15、單臺設備即可滿足大綱要求的科目二全部考試內容：

（1）焊條電弧焊安全操作技術；

（2）二氧化碳焊安全操作技術；

（3）氬弧焊安全操作技術；

（4）氣焊（割）安全操作技術；

16、設備具有模擬焊接功能：可進行仿真焊接操作，具有聲效、光效仿真等；

17、設備須實現焊機電源送電順序識別功能；焊接電流調節及顯示功能；氣閥調節功能；接地識別功能；

18、必須配有智能防護用具：系統采用1：1實物防護用具，可以實際穿戴并能識別穿戴情況；培訓時能實時展示穿戴情況，考試時自動更加穿戴情況評分。

安全帽可識別帽箍，下顎帶穿戴情況

手套可識別佩戴情況

面罩可識別使用情況，是否放在面部

焊工服穿戴情況可識別

焊工鞋穿戴情況可識別

考試試題可選擇任意某個科目或者子科目進行單次考試

二、設備參數：

◆考培工作臺（焊接作業工具柜）參數

1、內嵌主機參數：

工作電源：交流電AC２２０V  ５０Hｚ；功率：<200W；

CPU:Intel i5，運行內存4G，固態硬盤120G；

主顯示屏：觸控≥19英寸，分辨率：1280*1024

2、工作臺啟動/復位按鍵須在隱蔽處，防止考生誤操作；

3、工作臺帶輪子：方便移動、輪子有鎖緊功能；

4、工作臺具備儲物柜功能。

◆仿真焊接平臺：

1、仿真焊接平臺：觸控 ≥12.1英寸，分辨率：1280*800；

2、仿真焊件方向可調，高度可調，能實現平焊、立焊等作業內容；

3、設備具備焊接接地標志及接地處；

4、附有仿真排氣系統（選配）

◆仿真焊機：

設備工藝：鈑金、噴塑、絲網印刷

焊機具備：焊接電流調節及檢測、延氣時間選擇，多種焊機類型的模擬選擇。

焊機具備：氬弧焊、電弧焊、二保焊焊接功能，自動識別焊槍類型功能；

焊機具備：焊接電流指示、電源指示、故障指示燈；

◆仿真供氣系統：

1、包含仿真氣瓶、仿真泄壓閥、氣瓶固定底座等，制作工藝：鈑金、噴塑、絲網印刷

2、仿真氣瓶外觀、操作方式和實際氣瓶一致閥門，仿真泄壓閥壓力、流量可調，儀表示值隨調節趨勢變動；

3、仿真氣瓶閥門操作，仿真泄壓閥操作數據實時記錄；

◆智能識別防護用：

焊工手套、焊工鞋、焊工服、安全帽、面罩各一個。

以上防護用具都必須具備穿戴情況識別功能，安全帽須識別帽箍、下顎帶佩戴情況，面罩須識別是否放置與面部等。

◆附屬配件：

1、焊條焊仿真焊鉗一個

2、氬弧焊仿真焊鉗一個

3、Co2保護仿真焊鉗一個

4、仿真氣割槍一個

5、仿真氣瓶二個
