序號

貨物名稱

技術參數

單位

數量

1

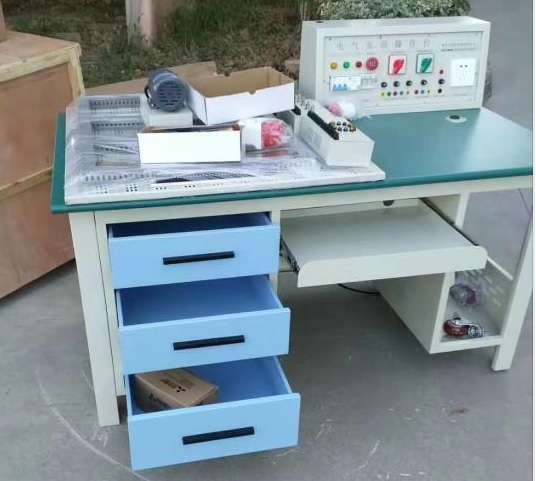

操作臺

1.操作臺為全鋼結構， 1400mm*800mm*750mm.表面經高溫噴塑處理，美觀大方且有防銹絕緣的作用。臺面表面采用防靜電貼面，周圍使用高強度塑膠包邊不易損壞。設有三層抽屜以及電腦主機放置箱。右邊抽屜為鍵盤。抽屜內部尺寸不小于450mm深*290mm寬*110mm高兩個，450mm深*290mm寬*130mm高一個。操作臺桌面由可活動網孔板和固定桌面組合而成，網孔板和臺面成30°。便于學生操作.

2.實訓操作臺下設四個帶固定調節機構的萬向輪，便于移動和固定。

3.操作臺為實訓操作時，電氣控制線路元器件安裝在網孔板上，采用2mm厚網孔板，工業灰噴塑，網孔板有效網孔尺寸不小于800 mm *800 mm *20mm.留有電源輸入插孔，標識清晰.操作方便、更換便捷，更接近于工業化操作實際。

4.操作臺采用三相五線制供電方式，設有電機專用漏電保護器和電流型及智能電源管理保護器（集過電壓、欠電壓、斷相、斷零、相序、相電壓不平衡保護于一體的多功能保護器），能確保操作者的安全。操作臺的各路電源輸出均有指示，使用時具有安全保障措施。

臺

1

2

PLC

FX3U-48MR（每臺PLC配一根USB編程電纜） 原裝正品

只

1

3

變頻器

E740-0.75KW（原裝正品）

只

1

4

網孔板、線槽和導軌

尺寸不小于800*800，采用M5的自攻螺釘孔便于安裝.支持導軌安裝（與元器件配套），線槽規格為30*35，網孔板能接地。提供對應線槽及導軌。

套

1

5

元器件

1.UT接線端子排 2只

2.斷路器，4P、380V，大于等于32A 1只（接U、V、W和N）。

3.熔斷器，3P 2只，2P 2只。

4.交流接觸器，線圈額定電壓220v，5只及對應輔助觸頭

5.熱繼電器，2只

6.時間繼電器，線圈額定電壓220v，1只

7.中間繼電器24V 3只

套

1

6

電機實訓模塊

1.模塊尺寸：200mm長*160mm寬*120mm高

2.一臺三相異步電機，電機功率：60w

3. 一臺雙速電機，電機功率：60w

4. 電機引出接線端子至模塊上，方便接線

套

1

7

按鈕模塊

1.模塊參考尺寸：180mm長*80mm寬*80mm高

2.按鈕開孔尺寸：φ22

3.按鈕類型：常開按鈕4個帶指示燈，急停按鈕1個

4.模塊上帶有接線端子，方便接線

套

1

8

行程開關模塊

1.模塊參考尺寸：180mm長*80mm寬*800mm高

2.行程開關數量：4個

3.模塊上帶有接線端子，方便接線

套

1

9

實訓

桌椅

桌1400mm*800mm*1230mm.每張桌子配方形坐凳1只（非塑料）

套

1

10

線號機

AC220V供電，可打印0.5-6mm2線號管及貼紙，支持藍牙、中英文及數字和符號打印。

臺

共1臺

11

香蕉頭插線

4mm插頭，2.5mm2軟性橡膠導線，黃綠紅藍黑色各1根

套

1

12

仿真軟件

電工基本技能仿真軟件（正版軟件，投標現場提供著作權證書原件和逐條功能演示）軟件采用三維建模基于虛擬現實技術的計算機仿真模擬技術，可以進行電氣仿真、電子仿真、在線學習，氣動仿真、液壓仿真、傳感器仿真等常用工業技術仿真1）電子仿真

（1）調光臺燈電路的連線組裝仿真、測試、排故（2）數字時鐘電路的連線組裝仿真、測試、排故（3）放大電路的連線組裝仿真、測試、排故（4）收音機電路的連線組裝仿真、測試、排故（5）穩壓電源電路的連線組裝仿真、測試、排故（6）聲光報警電路的連線組裝仿真、測試、排故（7）電子產品制造技術：電子產品制造過程；焊接與拆焊技術；SMT技術（8）儀器儀表的使用：萬用表使用仿真；示波器使用仿真；信號發生器使用仿真（9）原件識讀與檢測：電阻種類、識別、檢測仿真；電容種類、識別、檢測仿真；電感與小型變壓器種類、識別仿真；二極管種類、識別、檢測仿真；電阻種類、識別、檢測仿真；三極管種類、識別、檢測仿真；集成電路種類、識別仿真；晶閘管種類、識別仿真；貼片原件種類、識別仿真；傳感器種類仿真；開關種類仿真；接插件種類仿真；

2）電氣仿真

（1）接線仿真：01具有過載保護的三相電動機正轉控制接線仿真、02雙重互鎖的三相電動機正反轉控制接線仿真、05三相電動機接觸器星形、三角形控制接線仿真、06三相電動機時間繼電器接線仿真、07三相電動機機械制動控制電路仿真

（2）電路仿真：01三相電動機具有過載保護的正轉控制仿真、02三相電動機雙重互鎖的正反轉控制仿真、03生產機械行程控制電路仿真、04三相電動機自耦降壓起動仿真、05三相電動機接觸器星形、三角形控制仿真、06時間繼電器仿真、07三相電動機機械制動控制電路仿真、08電動機反接制動控制電路仿真、09有變壓器全波整流能耗制動控制電路仿真、10接觸器控制的雙速電動機調速電路仿真、12利用電流繼電器控制繞線式異步電動機起動控制線路仿真、c620車床電氣控制仿真，電動葫蘆仿真，z35搖臂鉆床仿真

（3）排故仿真：01具有過載保護的正轉控制排故、02雙重互鎖的正反轉控制排故、03生產機械行程控制電路排故、04自耦降壓起動排故、05接觸器星形、三角形控制排故、06時間繼電器排故、07三相電動機機械制動控制電路排故、08電動機反接制動控制電路排故、09有變壓器全波整流能耗制動控制電路排故、10接觸器控制的雙速電動機調速電路排故、

（5）電機拆裝仿真，三相異步機拆分、單相異步機拆分等

（6）儀器儀表的使用仿真萬用表、雙蹤示波器、信號發生器、鉗形表等

3）在線學習培訓

（1）提供免費遠程單片機培訓PLC培訓,伺服,步進,觸摸屏,變頻器, 單片機，數控，機器人，工業組態及網絡通信等全系列自動化技術培訓

（2）教師可以遠程通過新建不同班級、不同課程并上傳課程資料，可進行網上試卷批閱，作業批閱，回答學生問題。

（3）教師可以自由組合不同教學手段，實現各種不同的教學方法，比如談話式、研討式、活動式、競賽式等等，學習體驗；

（4）學生可以登錄在線學習系統，進行不同老師和不同課程學習，可以通過在線學習系統向老師提問，做筆記，評價及參與話題討論

4）液壓傳動原理的動態演示并不少于18種動態演示。

5）傳感器仿真（1）溫度變送傳感器仿真（2）液位傳感器仿真（3）流量傳感器仿真

6）氣動回路仿真

（1）軟件以氣動經典22回路為依據開發出28回路的在線及離線仿真

（2）軟件中設置的14路“考考你！”表現為典型氣路設備故障。

（3）軟件狀態含“模擬運行”“聯機運行”即離線仿真、在線仿真。

7）PLC仿真可以通過PLC編程控制模型的相應動作從而完成工序動作包含機械手仿真、自動門仿真、升降機仿真、分揀仿真、正反轉仿真、郵件分揀、流水線、自動分揀等。

8）PLC運行數據顯示：PLC輸入電壓監控，PLC輸出電壓監控，PLC輸入開關監控，PLC輸出開關控制以及PLC輸入電壓模擬量實時數據，可根據實際需求添加128路。

9）PLC運行歷史數據：顯示PLC運行歷史數據，可按時、天、月進行查詢歷史數據曲線，以及歷史數據表格，可表格數據導出處理。

套

1

13

實訓室

線路布置

根據學校實驗室現場情況施工

套

1

14

實訓項目

實訓考核臺應能滿足下列實驗的實施：

1. 電氣識圖、器件判別和工具準備

2．三相異步電動機直接啟動控制

3.三相異步電動機接觸器點動控制線路

4.三相異步電動機接觸器自鎖控制線路

5．三相異步電動機Y/△自動控制線路

6．用倒順開關控制三相異步電動機正反轉線路

7．接觸器聯鎖的正反轉控制線路

8．按鈕聯鎖的三相異步電動機正反轉按鈕線路

9．雙重聯鎖的三相異步電動機正反轉按鈕線路

10．三相異步電動機多地控制

11．工作臺自動往返控制線路

12．三相異步電動機串電阻降壓啟動控制線路

13．三相異步電動機能耗制動控制線路

14.PLC控制的三相異步電動機正反轉控制

15.PLC控制的三相異步電動機Y/△啟動控制

16.PLC控制的三相異步電動機降壓啟動控制

17.PLC控制的三相異步電動機能耗制動控制

18.變頻器的參數設置實訓

19.變頻調速實訓

20.三相異步電動機其它綜合性實訓控制線路等
