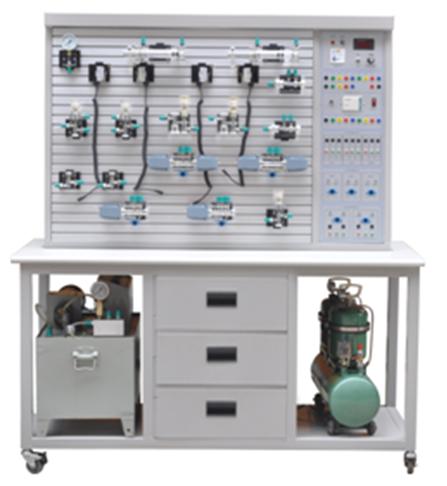

FC-YQP12型透明液壓與氣壓傳動PLC綜合實訓裝置
一、概述
液壓實驗元件均為透明有機材料制成，透明直觀。便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。氣動實訓與液壓實訓電氣主控單元配備2套獨立繼電器控制，2套獨立PLC控制，簡單實用。
二、實訓臺組成
實訓系統采用“二合一”雙面結構，即一張實驗桌可供兩組四位學生分別進行氣動實驗與液壓實驗，可以雙面同時進行氣動液壓綜合實驗，優化共享資源，提高產品的性能價格比。整體結構簡單，實用性強。
| 序號 | 分 類 | 元 件 名 稱 | 數 量 |
| 1 | 實訓裝置 | 實訓桌 | 1 |
| 實訓臺 | 1 | ||
| 2 | 氣泵 | 空氣壓縮機 | 1 |
| 3 | 組合元件 | 單作用缸 QGX25ⅹ100 | 1 |
| 雙作用缸 QGX25ⅹ100 | 2 | ||
| 旋轉氣缸（透明件） | 1 | ||
| 三聯件 AC2000 | 1 | ||
| 減壓閥（帶壓力表）AR2000 | 1 | ||
| 手動換向閥 H210—08 | 1 | ||
| 單電磁換向閥（二位五通）4V210-8（DC24V） | 2 | ||
| 雙電磁換向閥（二位五通）4V220-8（DC24V） | 1 | ||
| 雙電磁換向閥（三位五通）4V230-8（DC24V） | 1 | ||
| 單氣換向閥（二位五通）4A210—08 | 2 | ||
| 雙氣換向閥（二位五通）4A210—08 | 2 | ||
| 行程閥（機控）MOV—2 | 1 | ||
| 行程閥（按鈕）MOV—3A | 1 | ||
| 或門型梭閥ST—02 | 2 | ||
| 快速排氣閥1/4 QE—02 | 2 | ||
| 單向節流閥RE—02 | 2 | ||
| 單向節流閥JSC601 | 7 | ||
| 單向閥1/4 | 2 | ||
| 順序閥（透明件） | 1 | ||
| 六通（透明件） | 1 | ||
| 氣容 | 1 | ||
| 4 | 附 件 | 氣管PU6ⅹ4 | 20米盤 |
| 5 | 電器配件 | 行程開關（裝在缸體上） | 4個 |
| 編程電纜（三菱） | 1條 | ||
| 6 | 工具盒 | 內六角扳手 | 2把 |
| 螺絲刀 | 2把 | ||
| 剪刀 | 1把 | ||
| 活動板手 | 1把 | ||
| 尖嘴鉗 | 1把 | ||
| 消聲器（小）1/8 | 2只 | ||
| 消聲器（大）3/8 | 1只 | ||
| 三通（T型三通）? 6 | 4只 | ||
| 三通（Y型減徑三通）? 8—? 6 | 1只 | ||
| 四通? 6 | 2只 | ||
| L型（螺紋二通）601 | 2只 | ||
| L型（螺紋二通）602 | 2只 | ||
| 氣孔塞頭? 6 | 10只 | ||
| 生料帶 | 1個 | ||
| 保險絲3A | 2只 | ||
| 7 | 資料 | 氣動PLC控制實訓裝置使用說明書 | 1冊 |
| 光盤（PLC編程軟件，PLC程序） | 1碟 |
| 序號 | 分 類 | 元 件 名 稱 | 數 量 |
| 1 | 泵站 | 拖動直流電機 | 1 |
| 專用直流電源及調速控制電路 | 1 | ||
| 高精度數字轉速表 | 1 | ||
| 壓力表 | 1 | ||
| 齒輪油泵 | 1 | ||
| 油箱 | 1 | ||
| 溢流閥 | 1 | ||
| 濾油器及溫度液位計 | 1 | ||
| 2 | 組合透明元件 | 雙作用油缸（帶行程撞塊） | 2 |
| 彈簧回位油缸 | 1 | ||
| 增壓油缸 | 1 | ||
| 輔助油箱 | 1 | ||
| 單向閥 | 2 | ||
| 液控單向閥 | 2 | ||
| 溢流閥（直動式） | 2 | ||
| 節流閥（直動式） | 1 | ||
| 調速閥 | 2 | ||
| 順序閥 | 2 | ||
| 減壓閥 | 1 | ||
| 二位二通電磁換向閥 | 1 | ||
| 二位四通電磁換向閥 | 2 | ||
| “O”型三位四通電磁換向閥 | 1 | ||
| “H”型三位四通電磁換向閥 | 1 | ||
| “M”型三位四通電磁換向閥 | 1 | ||
| 二位四通行程換向閥 | 1 | ||
| 三位五通手動換向閥 | 1 | ||
| 壓力繼電器 | 1 | ||
| 壓力表 | 2 | ||
| 微動行程開關（常開、常閉） | 4 | ||
| 三通 | 6 | ||
| 四通 | 3 | ||
| 3 | 附 件 | 毛巾 | 2條 |
| 油盤 | 1個 | ||
| 透明液壓皮管 φ8 | 5米 | ||
| 專用液壓油 | 1壺 | ||
| 4 | 電器配件 | 電磁閥通用連接線 | 3條 |
| 壓力繼電器插頭線 | 1條 | ||
| 電源線 | 1條 | ||
| 編程電纜（三菱） | 1條 | ||
| 5 | 工具盒 | 螺絲刀6×100（一字、十字） | 各1把 |
| 剪刀 | 1把 | ||
| 活動板手 | 1把 | ||
| 尖嘴鉗 | 1把 | ||
| 內六角扳手M5 | 1把 | ||
| 內六角扳手M6 | 1把 | ||
| 內卡簧鉗 | 1把 | ||
| 外卡簧鉗 | 1把 | ||
| 快速接頭鏈接線 | 30條 | ||
| 快速油接頭 | 5只 | ||
| 各種密封圈 | 若干 | ||
| 6 | 資料 | 透明液壓PLC控制實訓裝置使用說明書 | 1冊 |
