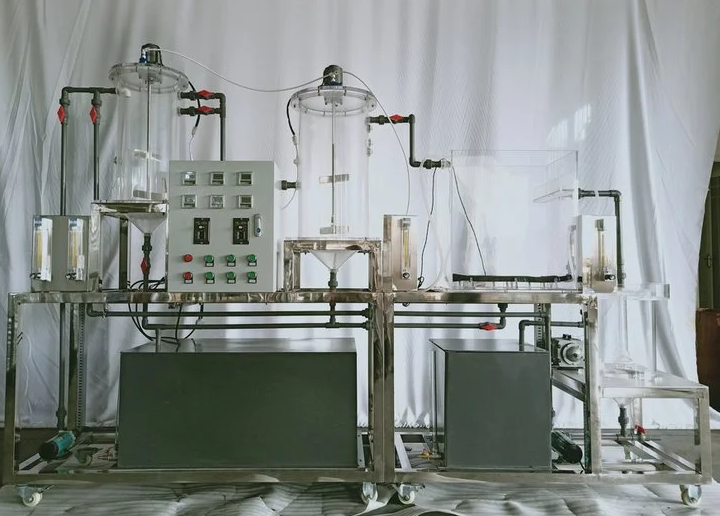

FCHG-62工藝城市污水處理模擬裝置

一、設備特點：

1.A2/O工藝城市污水處理模擬裝置布局合理、美觀，結構清晰，整體感強。

2.A2/O工藝城市污水處理模擬裝置整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。

3.所有反應池、沉淀池均為透明有機玻璃制造，可觀察污水在整個處理過程的實驗現象，加深對設備整體結構的了解，掌握污水處理流程的各項細節。

4.厭氧池設有攪拌裝置，有利于厭氧反應的進行，設有沼氣計量和回收處理系統，曝氣量可以調節控制，采用復合式倒置A2/O工藝來處理污水，強化了除磷脫氮的效果。

5.A2/O工藝城市污水處理模擬裝置既可單獨使用完成相應實驗，又可與其他設備組合成污水處理系統。

二、實驗?zāi)康模?/font>

1.了解A2/O工藝的組成，運行操作要點。

2.確定去除率高、能量省的運行參數。

3.針對一些工業污染源對該工藝運行的沖擊，提出準確的判斷，避免造成較大的事故。

用設備培訓學生、技術人員、操作人員，考核其獨立的工作能力，提高人員的技術素質和企業管理水平。

4.利用設備運輸方便的特點可以在擬建污水廠的現場，進行污水處理可行性的試驗。

三、主要配置：

廢水配水箱、厭氧池、缺氧池、好氧池、沉淀池、進水泵、液體流量計、氣體流量計、靜音充氧泵、不銹鋼攪拌器、調速電機、可控硅調速裝置、污泥回流泵、污泥回流流量計、混合液回流泵、混合液回流流量計、管道閥門、不銹鋼支架、電控箱。

四、技術參數：

1.環境溫度：5℃～40℃，電源 220V 。單相三線制  功率500W 。

2.處理水量：2～8L/h；污泥負荷:（KgBOD5/KgMLVSS?d）0.15~0.25 ，污泥齡:15~27d ，污3.泥回流比:40~100%， 設計處理效果:出水BOD5≤20mg/l，BOD5去除率≥92%；

4.缺氧池 有機玻璃制作，厚度8mm,尺寸為：Φ300x600mm 1個。

5.厭氧池 有機玻璃制作，厚度8mm，尺寸為：320x320x600mm 1個 。

6.好氧池 有機玻璃制作，厚度8mm，尺寸為：520x420x600mm 1個 。

7.沉淀池 有機玻璃制作，厚度6mm，尺寸為：Φ300x450mm 1個。

8.空氣泵 額定壓力：0.042MPa；最大排氣量：100L/min ，功率120W ,1臺。

9.進料泵：功率為30W，額定流量為10L/min，額定揚程為6m。

10.污泥回流泵：功率為30W，額定流量為10L/min，額定揚程為6m。

11.混合液回流泵：功率為30W，額定流量為10L/min，額定揚程為6m。

12.流量測量與調節:轉子流量計，液體流量1.6～16L/h，回流流量1～10L/h，氣體流量0.25～2.5m3/h。

13.配水箱：尺寸800×500×500mm，PVC板焊制；清水池：尺寸400×400×400mm，PVC板焊制。

14.攪拌機：功率40W，帶調速器。用于實驗水樣的攪拌或配制，保持水樣的濃度的均勻，防止顆粒物的提前沉淀。

15.框架為304不銹鋼材質，結構緊湊，外形美觀，操作方便。

16.裝置外形尺寸：2500×600×2000mm，框架為可移動式設計，帶腳輪及禁錮腳。
