FCHG-63污水處理廠立體布置模型

一、裝置概述

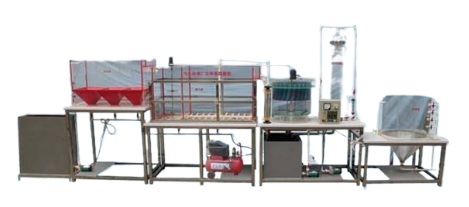

本污水處理廠立體布置模型是上海頂邦公司以現場工程中的小型污水處理廠部分處理系統為原型，其中配置多斗初沉池、曝氣池、二沉池、砂濾裝置及濃縮池等；污水通過配水箱被提升至初沉池進行初級污泥沉淀，然后進至曝氣池進行接觸氧曝氣處理，曝氣通過小型空氣壓縮機，并通過風量計進行對曝氣量的控制；經過曝氣池的污水再通過二沉池進行沉淀；再進入砂濾裝置進行過濾；最后進入濃縮池進行濃縮處理。學生通過對該污水處理廠立體布置模型系統的學習，可了解系統中典型污水處理系統的應用，掌握各個系統的工作原理，進而具備設計污水處理廠各處理系統的能力。

二、產品特點

污水處理廠立體布置模型污水處理各級系統模擬真實應用中的污水處理廠的工藝流程，可了解真實污水處理廠的控制流程及控制策略，了解各處理系統的構造及工作原理；

控制策略中涉及閉環控制系統，曝氣與風量計構成人工控制的閉環控制策略；

可通過攪拌電機的調試裝置調速攪拌電機的轉速，以達到合理的系統要求；

三、技術參數：

處理水量：10~30L/h；

裝置外形尺寸：2200mmX500mmX1600mm；

輸入電源：AC220V；

功率800W；

四、實訓內容

實訓一：多斗式初沉池的基本結構、工藝設計和制作方法

實訓二：曝氣池的基本結構、工藝流程和制作方法、曝氣量的控制

實訓三：沉淀池的基本結構、工藝流程和制作方法

實訓四：污泥回流系統的基本結構、工藝流程和制作方法

實訓五：壓力砂濾罐的基本結構、工藝流程和制作方法

實訓六：角錐農縮池的基本結構、工藝流程和制作方法

實訓七：電氣控制流程及線路試驗

五、配置：

污水處理廠立體布置模型包括配水系統、多斗式初沉池、曝氣池、沉淀池、污泥回流系統、壓力砂濾罐、角錐農縮池等組成。配套有攪拌配水箱2只、水泵3只、調速電動機及調速器1套、污泥回流水泵1臺，旋渦式氣泵1臺，轉子流量計2只，氣體流量計1只，微孔曝氣器2套，電控箱1只，漏電保護開關、按鈕開關、連接管道和球閥、不銹鋼臺等。
